```cpp在Arduino IDE中const int dirPin = 2 顺时针控制const int stepPin = 3 步进控制const int stepsPerRevolution = 200pinModestepPin， OUTPUTpinModedirPin， OUTPUT```通过改变DIR引脚arduino控制42步进电机的电平，电机将按照你的指令旋转高电平HIGH顺时针，低电平LOW逆时针arduino控制42步进电机；首先，是Arduino自带的Stepper库这个库适用于驱动单个步进电机，尤其是那些没有标准驱动器的电机，如ULN2003L293D等它可以实现基本的转速控制和转过特定步数的功能然而，由于采用独占CPU的方式实现脉冲输出，因此在使用上存在一定的局限性，尤其是当需要控制多台电机时此外，针对有驱动器的情况，开；在探索Arduino控制28BYJ48步进电机的过程中，我深入研究了其控制逻辑和stepper函数的用法，以纠正网络上广泛存在的错误信息28BYJ48步进电机的驱动特性是关键，它有4个独立可通电的定子电磁线圈，采用12相励磁单极驱动，即交替使用1相和2相通电电机工作原理是，单相励磁时，线圈通电后转子相应转动；在探索Arduino控制28BYJ48步进电机的过程中，我注意到网络上的资源存在不少混淆和错误因此，我深入研究了步进电机的原理，并解析了stepper函数的用法，以提供准确的控制逻辑首先，28BYJ48步进电机的关键参数包括4个独立的定子线圈，采用12相励磁单极驱动方式这意味着它通过交替通电1相或2相来驱动；细分控制通过细分技术，将每个步距角进一步细分为更小的角度，从而提高步进电机的精度和分辨率保护功能包括过流保护过热保护等，确保步进电机在异常情况下不会损坏七步进电机的实验与体验对于想要了解步进电机工作原理和性能的用户，可以通过简单的实验来体验步进电机的控制方法例如，使用Arduino等。

arduino控制42步进电机，arduino控制步进电机脉冲精确控制

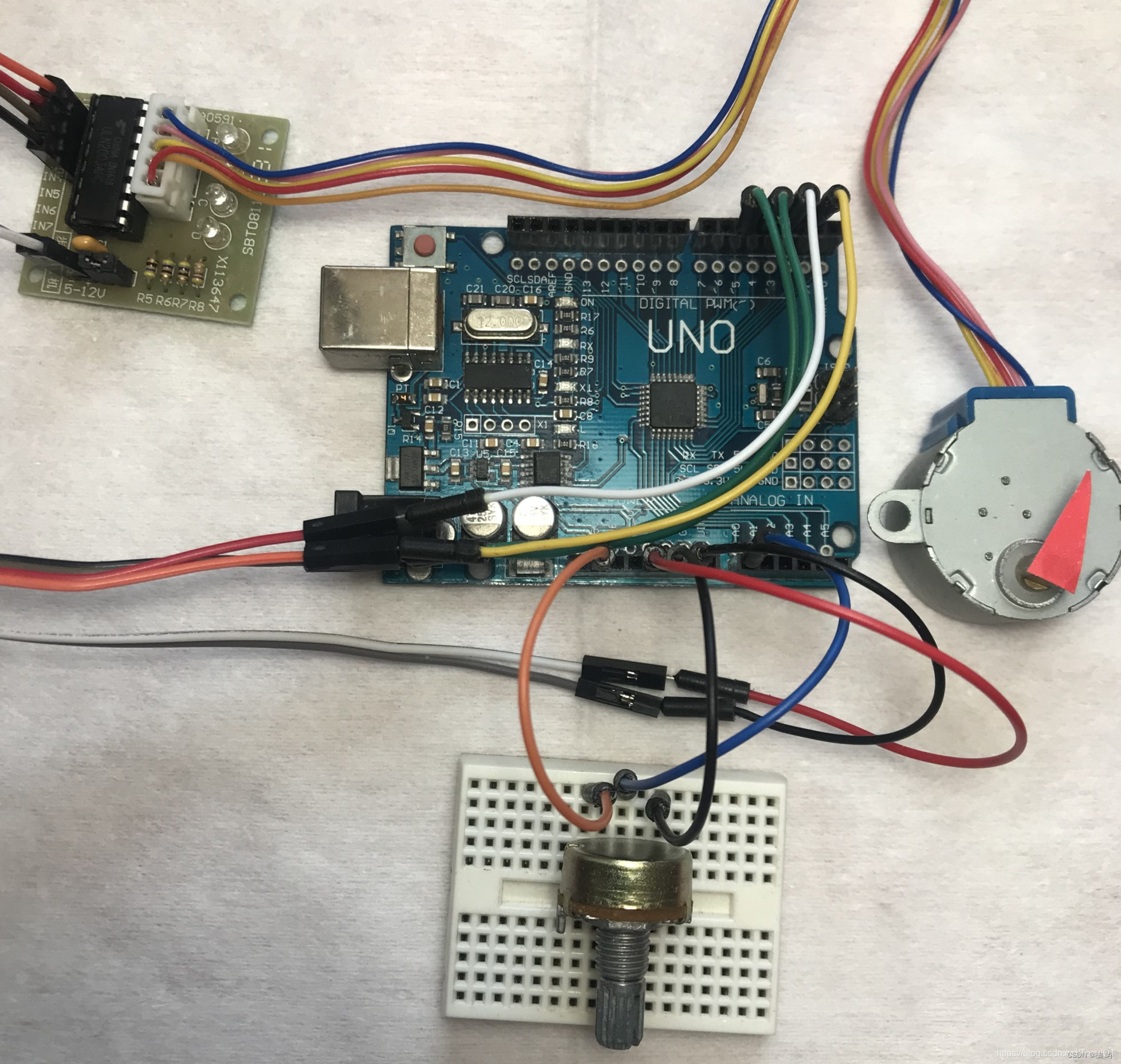

Arduino控制28BYJ48步进电机的详解如下电机特性驱动特性28BYJ48步进电机具有4个独立可通电的定子电磁线圈，采用12相励磁单极驱动方式，即交替使用1相和2相通电步距角电机的标称步距角为5625°，但由于其内部包含减速齿轮箱，实际每一步只转动0089°工作原理单相励磁当单个线圈通电时；通信盾板集成WiFi蓝牙以太网模块，实现无线或有线网络连接传感器盾板集成加速度计陀螺仪GPS等传感器，简化数据采集流程电机控制盾板提供H桥驱动电路，支持直流电机步进电机控制显示盾板集成LCD或OLED屏幕，便于人机交互盾板的标准化设计确保了与Arduino开发板的兼容性，开发者可；步进模式NEMA17电机默认200步转一圈，也就是360度，那么每一步电机转动的角度就是360200=18度如果要设置半步进模式，输入HLL电平给MS1MS2MS3三个引脚，这样电机就进入12步进模式，也就是每步旋转的角度减半，即电机每转动一步只行进09度用以更高的精度来控制行程213 A4988的；五根线的两相步进电机主要在微型步进电机中应用，控制方式采用单极性控制，即其共同端接电源，另外4根相线通过功率管三极管达林顿管MOS管接地，然后通过对功率管的控制实现对步进电机的控制；首先，楼主要明白步进电机的控制原理步进电机都是通过脉冲信号控制的，脉冲信号经过信号隔离放大达到驱动电机的电压来驱动控制步进电机比如图中的步进电机就是四根信号线，一个接地线因此就有两个问题产生控制脉冲和脉冲信号的放大产生脉冲可以用arduino来做，放大电路则可以自己设计用L298。

arduino控制42步进电机，arduino控制步进电机脉冲精确控制

但不可以同时高电平，in3 4 控制另外一个电机搜资料 H桥 3 控制用5V内的低压，电机用高一些的电压，可以分开，但是需要共地成品板已经做好了，照接即可 4 看arduino资料吧，5 步进不是同时高，是轮流高来驱动具体不同类型驱动也不同，先用手里能找到的步进电机试试看，再来问吧；综上所述，Arduino控制步进电机时，可以根据具体需求选择合适的库和驱动器对于需要复杂控制功能如加减速多电机控制等的应用，建议优先考虑使用AccelStepper库对于使用Adafruit电机驱动板的应用，可以配合AFMotor库使用同时，也需要注意步进电机的细分控制和脉冲输出限制对转速和力矩的影响；以一个简单的例子来说明假设我们使用的是Arduino单片机来控制一个步进电机首先，我们需要将Arduino的两个数字输出引脚分别连接到步进电机驱动器的PUL+和DIR+上然后，将驱动器的PUL和DIR连接到Arduino的GND引脚上在Arduino的编程环境中，我们可以通过控制这两个输出引脚的高低电平来发送脉冲和方向。

主轴控制通过K1K3进行控制微步进配置为每个轴配置微步进，通过跳线帽插入不同位置选择步进模式限位开关配置使用常开或常闭开关，红线接33V或5V，常闭开关断开时限位开关版上的LED指示灯点亮电机电源外接电源EXTV通过VMOT给电机供电复位功能ESTOP相当于RST，接Arduino Uno的RESET；学习如何使用TB6560微步进驱动器与Arduino控制步进电机的教程TB6560易于使用，控制大型电机如NEMA 23教程包含接线图与示例代码，首个示例不使用Arduino库，第二个示例使用AccelStepper库，添加加速与减速功能每个示例后解释代码工作原理，便于修改以满足需求TB6560用于驱动两相双极步进电机，最大电流3A。

AccelStepper库的使用方法主要包括安装与初始化关键特性与功能控制步进电机以及多电机控制等方面1 安装与初始化安装在Arduino IDE中，通过库管理器搜索AccelStepper库并进行安装初始化首先，在代码中包含AccelStepper库#includeltAccelStepperh然后，定义步进脉冲引脚和方向控制引脚，创建；搭建开发环境在PC上搭建ESP32的开发环境，如Arduino IDE，并安装必要的ESP32开发板支持包软硬件配置参照相关文档进行软硬件的配置，包括设置步进电机的驱动参数微步数等编写代码根据应用需求编写控制代码，包括步进电机的初始化方向控制速度控制等接线与测试按照文档中的接线图进行接线。
