SB2=X0 X20上限位plc梯形图， X21下限位，下面是梯形图LD X0OR M1 ANI T0 OUT M1LD M1 OUT T0 K1500 ANI X20 ANI Y1 OUT Y0LD T0 OR X21 OUT M2LD M2 ANI Y0END下面是梯形图向左转向右转你把梯形图程序写在200里，然后转换成语句表再使用F1帮助，上面写plc梯形图的更全面。

1首先打开台达PLC编程，然后在向导程序范例产生器里面选择扩张模块辅助设置2在扩张模块辅助设置里面可以看到当前所选择PLC所能带的模块数量3根据实际情况在需要的模块前面打勾，并选择需要的型号4设置完成后，点击右边的设置参数进入模块的参数设置，根据需要设置模块的各个参数，可。

plc梯形图，plc梯形图运行顺序

梯形图如下所示按下X0，M0通电自锁同时KT1接通，Y0输出，此时电机正转10S10S时间到，T1断开YO，M1通电自锁同时Y1输出，电机反转KT28秒时间到，M0复位，此时一个工作周期结束，自动进入下一个周期梯形图语言沿袭plc梯形图了继电器控制电路的形式，梯形图是在常用的继电器与接触器逻辑控制基础上简化了符号演变而来的，具有形象直观实用等特点，电气技术人员容易接受，是目前运用上最。

在PLC梯形图中，符号代表着丰富的功能和元件类型X代表输入继电器，Y则表示输出继电器，D是数据存储器，M是辅助继电器，T是时间继电器，C则是计数器在西门子系统中，I和O分别表示输入和输出继电器，V是变量存储区，M是位存储区，T和C同样代表时间继电器和计数器模拟量输入和输出分别用AI和AO表示。

在PLC可编程逻辑控制器梯形图编程中，XMSTC 和 Y 是用来表示不同类型的输入输出和辅助元件的符号它们分别代表X输入信号，通常表示实际设备的传感器开关等输入设备的状态M辅助继电器或内部中间继电器，它们是虚拟的中间存储元件，用于在程序中传递和存储信息S步进继电器。

plc梯形图，plc梯形图运行顺序

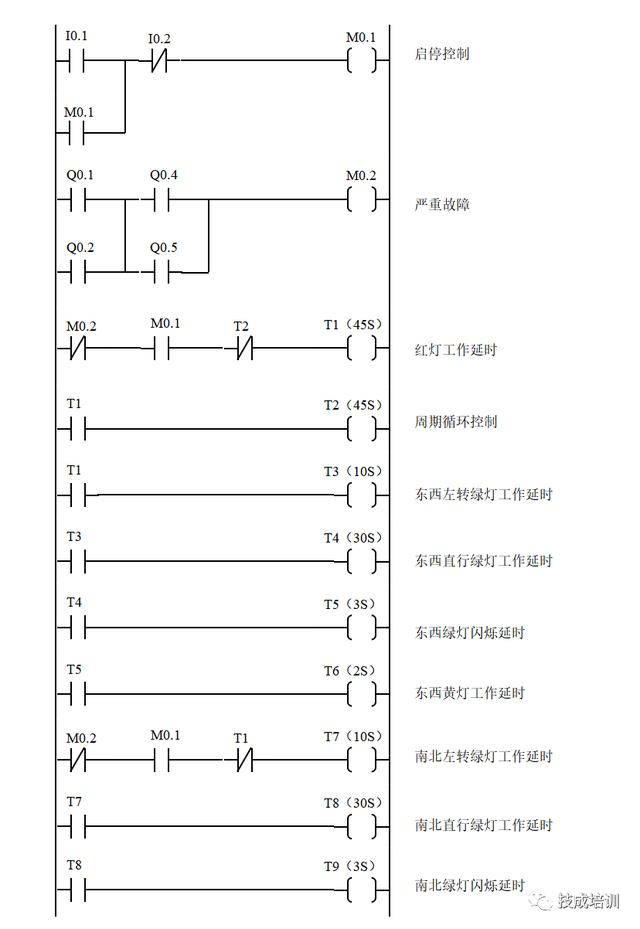

兼容性好梯形图是PLC编程中广泛使用的图形化编程语言之一，因此具有良好的兼容性不同厂商和型号的PLC通常都支持梯形图编程，这使得工程师可以更容易地在不同平台之间进行迁移和集成以下是一张梯形图的示例图片，展示了梯形图的基本元素和结构在这张示例图片中，plc梯形图我们可以看到左母线和右母线触点。

三菱 FX 系列PLC的20条基本逻辑指令取指令与输出指令LDLDILDPLDFOUT1LD取指令将常开触点连接到左总线的命令，用于从常开触点开始的每条逻辑线2LDI取反指令常闭触点和左总线连接命令，用于从常闭触点开始的每条逻辑线3LDP取上升沿指令与左总线常开触点上升沿检测指令。

三菱PLC的梯形图与西门子PLC的梯形图在思想上是相通的，都是基于继电器控制逻辑，用于实现逻辑控制功能然而，具体到指令和流程图上，两者存在差异首先，指令方面，三菱PLC的梯形图指令集较为丰富，涵盖了逻辑运算数据处理定时计数等功能指令而西门子PLC的梯形图则主要侧重于逻辑运算，指令种类相对较少例如，在处理定时计。
