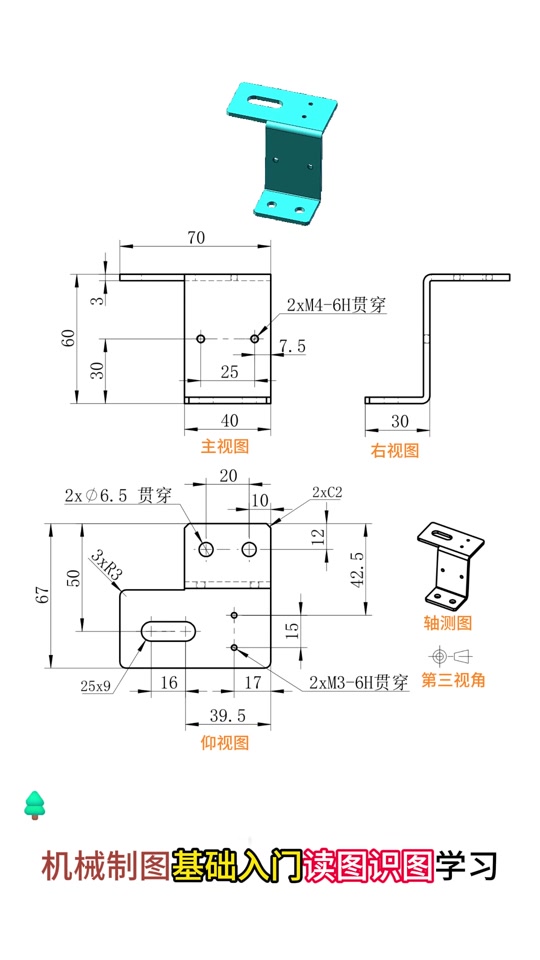

标注组合体尺寸时组合体的尺寸标注，必须考虑以下几个方面1 定形尺寸这是确定组合体中每个形体形状大小的尺寸组合体的尺寸标注，包括长宽高三个方向的尺寸不同基本形体的定形尺寸数量各不相同例如，常见基本形体的尺寸数量及其标注方法如下表所示当两个形体具有相同尺寸，或两个以上有规律分布的相同形体时，只需标注一个形体的定形尺寸2 尺寸基准和定位。
依据选定的尺寸基准，首先标注组合体中各基本体的定形尺寸，然后标注确定它们相互位置的定位尺寸总体尺寸的标注 在完成各基本体的尺寸标注后，还需调整以标注组合体的总体尺寸组合体的某个方向的总体尺寸可以作为其中某一基本体的定形尺寸来注出如果某一方向缺少总体尺寸，应适当调整以补足避免尺寸。
一基本形体的尺寸标注 基本形体的尺寸标注是组合体尺寸标注的基础对于常见的基本形体，如长方体圆柱体圆锥体等，需要标注其定形尺寸，即确定其形状和大小的尺寸例如，长方体的定形尺寸包括长宽高圆柱体的定形尺寸包括底面直径和高圆锥体的定形尺寸包括底面直径和高或斜高。
1尺寸位置要明显尺寸尽量标注在反映物体形状特征的视图上表示同一部分的尺寸应集中在一个或两个视图上虚线上不注尺寸2尺寸排列要整齐尺寸尽量标注在视图之外与两视图有关的尺寸最好注在两视图之间在同一方向的尺寸排在一条线上，不要错开4合理合理是指所注尺寸既能满足设计。
标注组合体尺寸的基本方法包括以下几个步骤1 确定尺寸基准选择组合体的对称平面底面或端面等作为尺寸基准这一步骤至关重要，因为它影响着尺寸标注的清晰度和直观性2 标注定位尺寸这些尺寸用于确定组合体中各组成部分的相对位置在标注时，应先确立主要基准，然后依据基准间的相互关系来标注。
5 尺寸标注组成图样中的尺寸由尺寸界线尺寸线尺寸箭头或圆点以及尺寸数值构成尺寸界线应以细实线绘制，通常与所注尺寸垂直，并适当偏移图样轮廓线尺寸线也应使用细实线，并与尺寸界线平行，但不应超出其范围尺寸的起止符号通常为中粗短斜线，与尺寸界线成45°角，而在轴测图中，可以使用小。
组合体视图只能表达立体的形状，而立体的真实大小及各部分之间相互的位置，要由视图上标注的尺寸来确定因此，正确地标注尺寸极为重要尺寸标注的基本要求如下1正确尺寸标注符合国家制图标准中的有关规定2完整尺寸标注要齐全，能完全确定出物体的形状和大小，不遗漏，不重复3清晰尺寸的布局。
形体分析法是保证组合体尺寸标注完整的基本方法所谓完整就是要求标注出确定组合体中每个形体形状的定形尺寸和确定各形体间相对位置的定位尺寸，这些尺寸应不多不少当某一尺寸已经标注出，在其他视图中一般不再重复标注一定形尺寸 确定形体形状大小的尺寸称为定形尺寸在三维空间中，定形尺寸。
首先应当清晰地勾勒出主视图俯视图和左视图这三个基本视图是构建组合体尺寸标注的基础主视图通常展示物体的主要形态，俯视图则展现物体的平面布局，而左视图则帮助理解物体的深度和宽度接下来，在各个图纸上进行尺寸标注至关重要这些尺寸不仅包括整体轮廓，也包括关键部位的具体尺寸。
总体尺寸组合体外形的总长总宽总高尺寸若组合体的定形和定位尺寸已标注完整，再加注总体尺寸可能会出现多余或重复，此时需对已标注的定形和定位尺寸作适当调整二标注尺寸要清晰 为了便于读图，尺寸标注还需清晰明了，具体要求如下尺寸标注位置尺寸应尽量标注在形状特征明显的视图上例如，直径尺寸宜标注在不反映圆的视图上，半径。
此外，在标注组合体尺寸时，还需要注意尺寸标注的顺序一般来说，应先标注可见轮廓尺寸，再标注中间结构尺寸，最后标注定位尺寸这样有助于读者逐步理解组合体的构造和尺寸关系在具体操作中，合理使用引线标注也是一个好方法引线标注不仅能够避免尺寸线与轮廓线发生冲突，还能增强尺寸标注的清晰度和准确。
标注叠加式综合式组合体的尺寸，也应先进行形体分析，分析该叠加体由几部分组成，各部分间的叠加方式及相对位置，然后按画图的思路逐部分进行标注1需要标注的尺寸需要标注各组成部分的定形尺寸定位尺寸及组合体的总体尺寸2需要注意的问题相贯线形状不标注尺寸因为两相交立体形状及位置一旦。
这个组合体是由两个圆柱体组成的，组合体总高 上圆柱体高 下圆柱体高 下被截圆柱体的直径半径下圆柱被截面的长 下圆柱体内含小圆形，其直径半径下圆柱体截面的圆心与其内含小圆的圆心连线成半径形成的园的直径半径上圆柱体内含园的直径半径不知道你是否能看懂。
1定形尺寸用来确定几何元素的大小的尺寸，称为定形尺寸2定位尺寸定位尺寸用来标记该零件处于大结构中的具体位置，如在长方体上挖一个圆柱孔时，该孔中心轴与长方体边界的距离就是定位尺寸3总体尺寸总体尺寸是指组合体的总长度总宽度和总高度的尺寸基本形体一般要标注长，宽。
标注零件要看该零件是干什么用的，是否有其他零件和他想配合，否则的话怎么标都是对的根据题主给的图，简单分析一下宽度方向上是对称的因此对称线就是该宽度方向的基准，长度方向要便于测量故长度方向的基准为左边台阶面，高度方向一般取底面做为基准。
3尺寸标注要合理 考虑设计的要求以及加工工艺，测量工艺的要求二分类 1定形尺寸 2定位尺寸 3总体尺寸 三基本形体的尺寸标注 1常见形体的定形尺寸，如图1图1 2常见形体的定位尺寸，如图2图2 3带切口形体的尺寸标注，如图3图3 四组合体的尺寸标注 按照以上原则就。
三视图如下，未标注尺寸和未画点画线。
3总体尺寸 表示组合体总长总宽总高的尺寸3尺寸基准标注尺寸的起点称为尺寸基准简称基准组合体具有长宽高三个方向的尺寸，标注每一个方向的尺寸都应先选择好基准标注时通常组合体的底面端面对称面轴线对称中心线等作为基准4尺寸的布置组合体的尺寸标注。
